Unique SSV ATEX 标准型

概念

     Unique ATEX 单座阀可满足您对于加工卫生和安全的高级别要求。 它基于非常成熟的 Unique SSV 平台而设计，并且获得 ATEX 认证， 可在具有爆炸性气体的环境中使用。

工作原理

     该阀是具有卫生设计和模块化设计的气动座阀，可用于大量的作 业领域，例如，使用两个 (2) 端口或三个 (3) 端口用作截流阀， 或使用三 (3) 到五个 (5) 端口用作换向阀。 该阀可通过压缩空气 进行远程控制。 该阀的可移动部件很少，即使有也很简单，因 此其可靠性极高。

标准设计

     Unique SSV ATEX 阀 具有单阀体或双阀体配置。. 其采用模块内置结 构，是专为通过电子选型工具实现灵活和轻松定制而设计。 该阀通 过规定的压缩设计，保证了佳的密封件使用寿命。 执行器使用卡 箍连接至阀体，所有组件均使用卡箍进行装配。
技术数据

 温度

    温度范围 . . . . . . . . . . . . . -10°C 至 +135°C (EPDM)

    气压，执行器 . . . . . . . . . . . 500 至 700 kPa（5 至 7 bar）

    环境温度 . . . . . . . . . . . . . 10°C 至 +40°C

 压力

    大产品压力 . . . . . . . . . . . 1000 kPa (10 bar)

    小产品压力 . . . . . . . . . . . 全真空

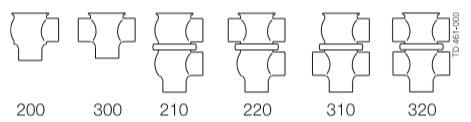

 阀体组合

执行器功能

 - 通过气动方式向下运动，弹簧复位。

 - 通过气动方式向上运动，弹簧复位。

 - 通过气动方式向上和向下运动 A/A。 .

物理数据

材料 - 阀/执行器

 过流产品钢制部件 . . . . . .1.4404 (316L)

 其他钢制部件 . . . . . . . .1.4301 (304)

 外表面光洁度 . . . . . . . .亚光型（喷砂处理）

 内表面光洁度 . . . . . . . .亮光型（抛光处理），Ra < 0.8 µm

 过流产品密封件 . . . . . . .EPDM 其他密封件 . . . . . . . . .NBR

 执行器阀杆 . . . . . . . . .PAGG PAGI/GT，MH，14-250，CF40

 弹簧 . . . . . . . . . . . .镀层钢板
