Unique SSV DN125 ， DN150

概念

  Unique单座阀DN125和DN150 是气动座阀，设计卫生、灵活，应用广 泛，例如可以用作带有两(2)个端口或三(3)个端口的截止阀，也可 以用作带有三(3)到五(5)个端口的换向阀。

工作原理

  该阀可通过压缩空气进行远程控制。 该阀的可移动部件很少，即使 有也很简单，因此其可靠性极高。

标准设计

  Unique 单座阀 DN125 和 DN150 具有单阀体或双阀体配置。 执行器 通过卡箍连接到阀体。 为了方便安装，该阀在交付时仅部分装配。 标配阀带有焊接端，并且提供有装配件作为选件。 考虑到阀门的尺 寸和重量，建议使用配套设备来处理和安装阀门。 说明手册中提供 有操作准则 (ESE02590)。 阿法拉伐不负责提供建议的配套设备。
技术数据

  温度

    温度范围，标准唇形密封件： . . . -10°C 至 +100°C (EPDM)

    温度范围，专用唇形密封件： . . . -10°C 至 +140°C (EPDM)

  压力

    大产品压力： . . . . . . . . . . 1000 kPa (10 bar)

    小产品压力： . . . . . . . . . . 全真空

  气压，执行器

     - 尺寸 DN125-150 . . . . . . . . . . 600 至 800 kPa（6 至 8 bar）

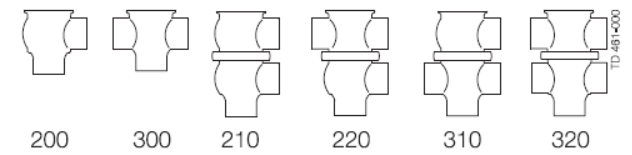

阀体组合

执行器功能

  - 通过气动方式向下运动，弹簧复位（常开 - 下座式）

  - 通过气动方式向上运动，弹簧复位（常闭 - 下座式） .
物理数据

材料

 过流产品钢制部件： . . . . . . . 1.4401 (316L)

 其他钢制部件： . . . . . . . . . . 1.4301 (304)

 阀杆规格 DN125-150 . . . . . . . . .1.4401 (316L)

 过流产品密封件 . . . . . . . . . . EPDM

 其他密封件 . . . . . . . . . . . . NBR
